浙江省榮軍醫院電力監控系統

基本信息：

項目名稱：浙江省榮軍醫院電力監控系統
項目地點：嘉興
實施時間：2014年8月

項目簡介：

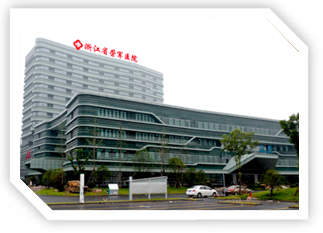

浙江省榮軍醫院（嘉興市第三醫院）是浙江省民政廳直屬的省級優撫醫院，承載著為全省一至四級殘疾軍人提供醫療、休養、康復服務、為全省在鄉殘疾軍人、老復員軍人等重點優撫對象提供短期療養服務、為駐地人民群眾提供公益性醫療服務等重要任務。醫院座落于黨的誕生地——嘉興，是集醫療、科研、教學、康復為一體的大型綜合性醫院，為嘉興市本級六大公益性醫療機構之一。醫院位于嘉興市二環西路與雙園路交界處（雙園路309號；中環西路589號），占地101.7畝，建筑面積5.5萬平方米，核定床位600張，擁有職工550余人，設有30多個臨床醫療、醫技科室和內科、外科、骨科、康復科、老年病科、眼科、ICU等11個病區以及健康體檢中心。

浙江省榮軍醫院供電系統，設計六臺干式變壓器供電，采用高供高計。共兩個配電房，在1#電房內設一組高壓開關柜，共 6臺，采用直流微機保護，共6臺，直流屏為落地式，變壓器采用干式變壓器，共106個低壓配電回路；在2#電房內共22個低壓配電回路。

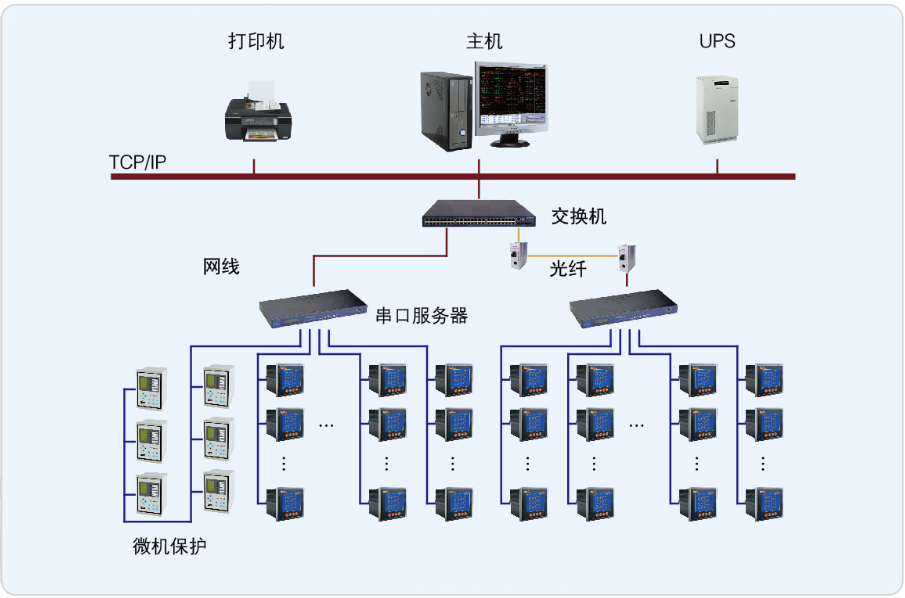

系統實現的功能：

1. 對供配電系統運行的基礎數據采集，包括電氣設備的模擬量（電流、電壓、功率、電度、頻率等）和開關量（斷路器及隔離開關位置信號、繼電保護及自動裝置信號、設備運行狀態信號、以及各種事件信息等），并對采集的所有數據進行顯示、統計、分析、計算和存儲，并及時對發生的各種異常狀況進行報警提示，確保整個配電系統安全、可靠的運行；
2. 通過采集各用電單位實時用電信息設置電能管理報表，為醫院建立計量體系，找出不合理用電，幫助物業進行節能管理；
3. 對任何電量參數繪制趨勢圖：如電流、電壓、電能等。通過用電曲線圖可以顯示需量的峰值情況，發現危險地負荷趨勢或系統的剩余容量。可以將不同時間段的負荷曲線進行匯總或比較，追蹤每個用電單位每個回路所需消耗的電力成本；
4. 當出現開關變位事故、遙測越限、保護動作或其他報警信號時，系統發出音響提示，并自動彈出報警畫面，報警需操作員確認后方可復位，報警系統記錄入監控數據庫。當發生開關變位時，自動推出時間報警窗和故障相關畫面，畫面中變位開關閃爍，變色提示并在報警框內有漢字提示的報警語句及當前的變位狀態，并指明變位開關名稱，運行編號和性質（正常操作或事故跳閘）。當發生電流/電壓越限時，畫面閃爍提示，并在報警提示框里顯示當前越限值。監控系統自動存儲歷史數據和歷史事件，用戶可以按照設備，數據類型，時間段等等項目自定義查詢。除計算機報警外，系統還設有專門的聲光報警器，以提醒值班人員。
