泰安萬達廣場消防電源監控系統

基本信息：

項目名稱：泰安萬達廣場消防電源監控系統
項目地點：泰安
實施時間：2015年

項目簡介：

萬達商業廣場項目位于泰山大街以南，靈山大街以北，七里河以西，望岳西路以東，計劃總投資80億元，總占地面積240余畝，擬規劃建筑面積70余萬平方米，內容包括大型商業中心、城市步行街、超五星級酒店、甲級寫字樓、國際影院等，集購物、餐飲、文化、娛樂等多種功能于一體的大型商圈，形成新的城市中心。

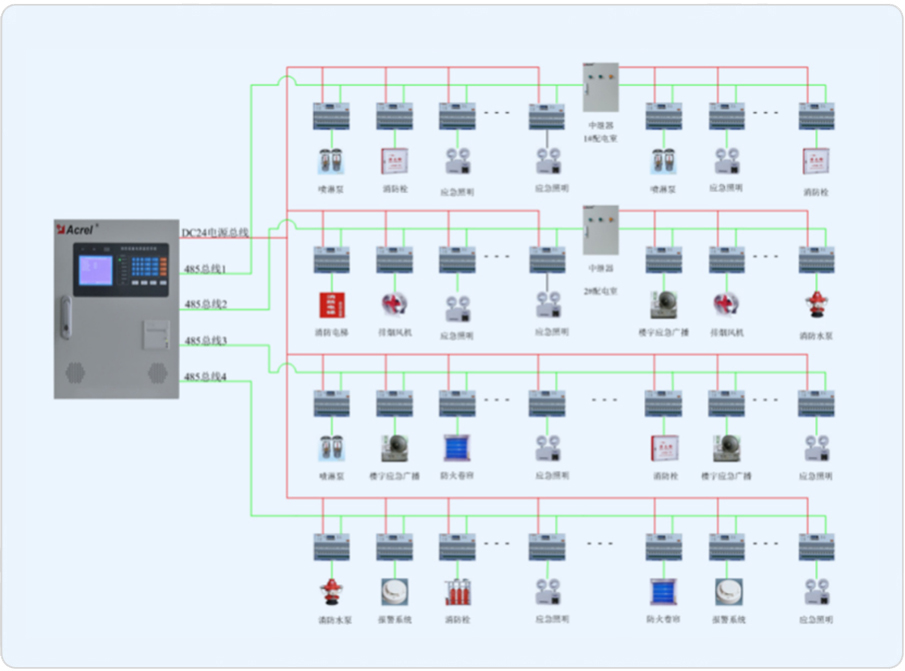

安科瑞電氣于2015年為該項目提供AFPM100小型消防設備電源監控系統解決方案，該系統采用消防設備電源狀態監控器+電壓/電流傳感器的兩層結構組網模式，從而簡化了系統結構設計。系統組網共分為站控管理層、網絡通訊層、現場設備層三層，該項目通訊總線共接入4條通訊總線，總線在樓層配電箱手拉手串接后，接入壁掛式后臺，組成消防設備電源監控系統的大動脈。

AFPM100消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等相關信息，從而判斷消防設備電源是否有斷路、短路、過壓、欠壓、缺相、錯相等故障信息并報警、記錄。通過友好的人機交互界面，實時反映出被監控設備電源的狀況，并集中顯示，從而有效避免在火災發生時消防設備由于電源故障而無法正常工作的危急情況，保障消防聯動系統的可靠性。該項目現場共有70只AFPM3-2AV和6只AFPM3-AV消防設備電源探測器模塊。

系統實現的功能：

1.監控報警被監控設備電源的工作狀態（電壓報警狀態信息）
2.故障報警監控器與電壓信號傳感器之間的連接線斷路、短路；監控器與其分體電源間連接線斷路、短路；當監控器出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號；故障期間，非故障回路的正常工作不受影響
3.報警記錄功能記錄10000條相關故障報警信息；報警類型：故障類型、發生時間、故障描述；報警事件查詢；報警記錄打印。
4.自檢功能連接檢查：通信線路及分體電源線路的斷路、短路；設備自檢：手動檢查或系統自檢。
