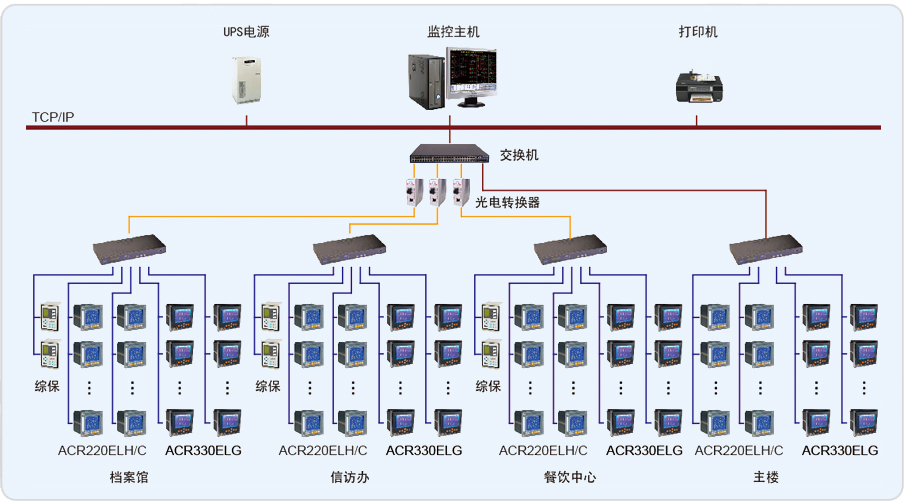

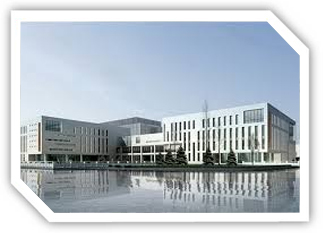

該項目采用Acrel-2000電力監控系統實現了海門行政中心4座樓內（主 樓、A樓、B樓、H樓）電力系統的智能管理。項目值班室位于主樓負一層變配電室內，主樓變配電室主要設備是：ACR220EL/KC、ACR330EL/KC可編程智能電測表共96塊，配置一臺工業網絡交換機；A樓變配電室主要設備是：ACR220EL/KC可編程智能電測表共63塊，現場采用8根總線，使用一臺8口的串口服務器，通過光纖連接至主樓值班室內的交換機上；B樓變配電室主要設備是：ACR220EL/KC可編程智能電測表共59塊，現場采用6根總線，使用一臺8口的串口服務器，通過光纖連接至主樓值班室內的交換機上；H樓變配電室主要設備是：ACR220EL/KC可編程智能電測表共105塊，采用5根總線，使用一臺8口的串口服務器，通過光纖連接至主樓值班室內的交換機上；再通過交換機把數據傳輸?shù)焦た貦C(jī)。上述設備均相互獨立完成各自的功能，不依賴主控計算機運行，具備RS-485 通信接口，通過現場的RS-485總線將檢測到的各項電參數和狀態信號實時傳輸?shù)街虚g層的數據處理單元—串口服務器。
