北京首科大廈電力監控系統的設計與應用
基本信息：
項目名稱：北京首科大廈電力監控系統的設計與應用
項目地點：北京
實施時間：2012年9月
項目地點：北京
實施時間：2012年9月
項目簡介：
首科大廈位于北京麗澤金融商務區，該園區為北京市“一主一副三新四后臺”金融總體布局的重要組成部分，是繼CBD、金融街后北京市傾力打造的又一金融發展中心，升值潛力巨大。首科大廈占地面積14589平米，總建筑面積106284平米，綠化4585平米，綠環率40%，使用率66%。A座高度95.7米，共26層， B座高度68.4米，共18層。
本項目現場2個配電室，即1#變電所和2#變電所，監控值班室位于1#變電所，2#變電所與1#變電所之間相距大約500米。共180塊PZ96L-E4/KC網絡電力儀表。通過組態軟件Acrel-2000實現對現場儀表的實時監測，并記錄歷史數據自動生成報表，以便查詢。
系統實現的功能：

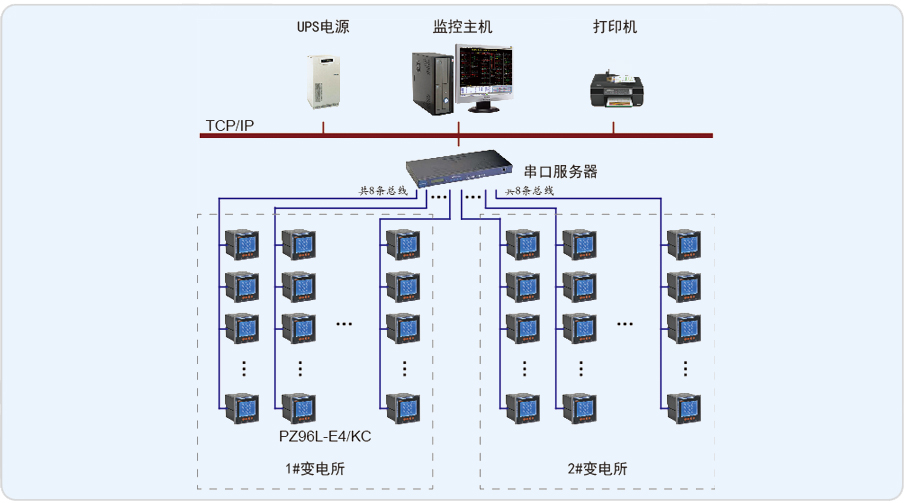

系統組網采用常見的3層結構，站控管理層、通訊管理層和現場設備層。上位機軟件采用Acrel – 2000電力監控軟件，通過軟件進行設備配置、數據庫變量配置、界面設計等，完成了在上位機軟件監控及電力監控的功能。具體如下：
1、系統由數據采集裝置采集現場有關數據，包括模擬量，脈沖量及開關量，測量量，外部輸入訊號等數據傳至監視系統作實時處理；
2、實時更新數據庫及顯示畫面，并在屏幕上采用模擬圖方式實時顯示現場設備運行狀況，顯示實時和歷史事件，并采用打印或報表等方式輸出；
3、監視系統能完成對低壓配電系統模擬量運行狀態的監視，有效反映各模擬量（I、U、P、F、E等）；
4、系統能對低壓配電系統內所有開關、斷路器位置和故障信號進行有效，安全，可靠，直觀的監視；
5、系統在主控機顯示與實際相對應的一次接線模擬圖，顯示各控制對象的運行狀態并實時更新。
