電力監控系統在教學演示中的應用

基本信息：

項目名稱：電力監控系統在教學演示中的應用
項目地點：北京
實施時間：2012年3月

項目簡介：

北京市電氣工程學校創建于1976年，1984年成立職業高中部，1991年被教委批準為獨立設置的職業高中校，1995年走向規模辦學，1998年評為北京市中等職業學校骨干示范校，2001年制冷與空調設備運用與維修專業被評為北京市骨干特色專業，2003年被北京市教委評為“北京市職業教育先進單位”。

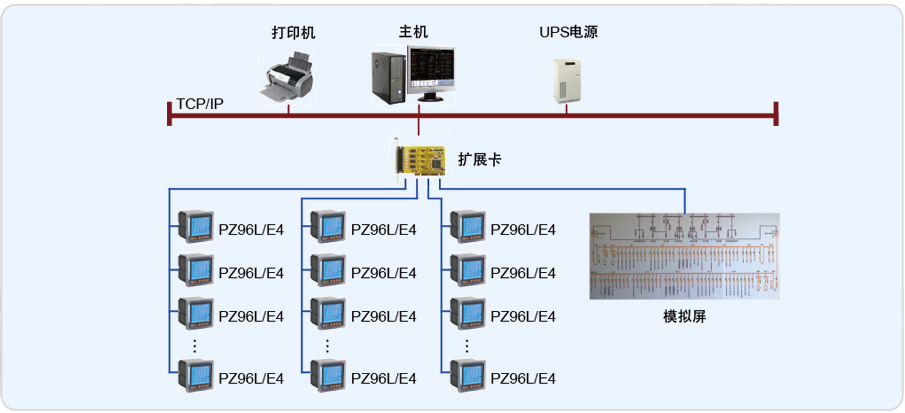

Acrel-2000電力監控主要實現北京電氣工程學校變電所的0.4kV配電系統的用電監測與模擬屏的實時監控；監測范圍為變電所的T1、T2變壓器的低壓進線柜、聯絡柜、饋線柜中的智能電力儀表和模擬屏，從而實現遠程實時監測和模擬屏的實時監控。該系統總計有61只儀表（其中全部為PZ系列智能儀表）和一個模擬屏，分4條總線，由于變電所與值班室距離較近，采用變電所內自行組網，然后通過擴展卡直接接至電腦，實現該現場總線上儀表、模擬屏與監控主機的數據連通。

系統實現的功能：

Acrel-2000型低壓智能配電系統，充分利用了現代電子技術、計算機技術、網絡技術和現場總線技術的新發展，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡，將分散的配電所的現場設備連接為一個有機的整體，實現電網運行的遠程監控和集中管理。
具有友好的人機交互界面，可實時和定時采集現場設備各電參量及開關量狀態，并將采集到的數據上傳給監控主機進行實時顯示與存儲。系統還提供了實時曲線和歷史趨勢曲線分析，符合用戶設計需要的報表、事件記錄和故障報警等功能。
整個系統可以實現所有回路用電量的采集和統計，實現了遠程自動抄表、電力監測與實時監控功能。
