武漢愛機汽配公司配電改造項目電力監控系統的設計與應用
基本信息：
項目名稱：武漢愛機汽配公司配電改造項目電力監控系統的設計與應用
項目地點：武漢
實施時間：2012年10月
項目地點：武漢
實施時間：2012年10月
項目簡介：
武漢愛機汽配公司是日本株式會社英知一與廣州愛機汽車配件有限公司共同投資興辦的中外合資企業，于2005年2月25日正式落戶武漢東湖開發區，注冊資金11億日元，投資總額為27.5億日元。

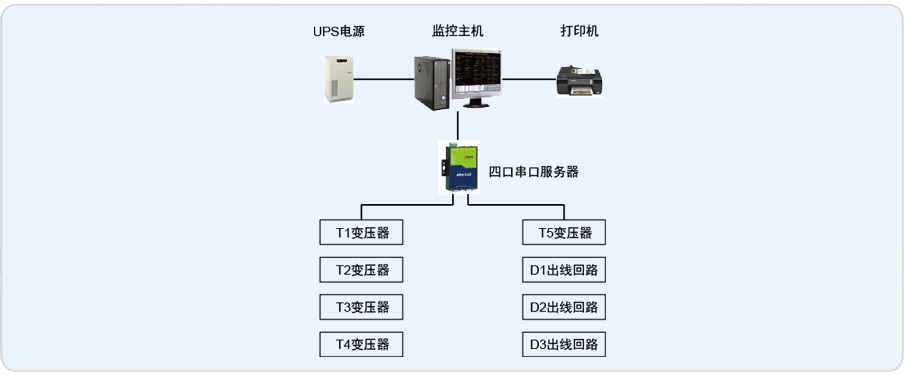

本項目為武漢愛機汽車配件有限公司變電所改造項目。根據配電系統管理的要求，需要對武漢愛機汽車配件有限公司3個變電所內的8個低壓配出線進行電力監控，以保證用電回路的安全、可靠和高效的運行。監測范圍具體為T1、T2、T3、T4、T5、D1、D2和D3共8個變壓器的進線柜側儀表進行遠程實時監控和電能管理。該系統總計有8只儀表，分2條總線，都是直接通過屏蔽雙絞線走管道拉至值班室連接到串口服務器上，實現總線上儀表與監控主機的數據連通。
系統實現的功能：
1.實時顯示：電壓、電流、功率、功率因數、2-31各次諧波分量、頻率等監測信息實時刷新，并以一次圖形式直觀動態顯示；
2.趨勢分析：完成對各配電回路的電壓、電流或功率繪制趨勢曲線，便于分析該回路配電運行工況；
3.電能管理：完成對各回路的電能集抄功能，并自動生成符合客戶管理需求的用電報表，所有報表或圖表支持查詢打印功能；
4.事件報警：對各監測點的通訊狀態或異常用電進行報警，便于管理人員實時掌握并分析配電運行情況； Acrel-2000型低壓智能配電系統，充分利用了現代電子技術、計算機技術、網絡技術和現場總線技術的發展，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡，將分散的配電所的現場設備連接為一個有機的整體，實現電網運行的遠程監控和集中管理。
