數據中心智能小母線監控解決方案
1、概述
數據中心綜合解決方案 ，智能母線監測概述數據中心 。服務器配電傳統采用精密配電柜，占用空間較大，配電線纜多，新増?jiān)O(shè)備不便，為了節省面積，智能小母線方案由于不占用機房面積、可按需靈活播拔，受到很多數據中心的青睞，被越來越多的應用。安科瑞智能母線監控產品分為交流和直流母線監控兩類，包括始端箱監測模塊、插接箱監測模塊以及觸摸屏，另外還可以搭配母線槽連接器紅外測溫模塊用于監測母線槽的運行溫度，確保母線槽配電安全。
2、參考標準
GB50174 《數據中心設計規范》
TIA942 《數據中心通信基礎設施標準》
GB51409 《數據中心綜合監控系統工程技術標準》
DB31/T1302《數據中心能耗在線監測技術規范》
CDCC 《數據中心監控系統技術白皮書》
3、配置方案
針對電力智能母線需求新設計的產品，該監控裝置包括始端箱檢測模塊和插接箱檢測模塊兩部分。集成了常規電力參數的測量，以及電能監測和考核管理，同時具有在線報警功能且能夠獨立運行，脫離系統。可以實時監測母線接口溫度，采用MODBUS-RTU協議可以方便可靠的將監測數據上傳至主控箱觸摸屏進行集中監控，保證系統安全可靠運行。智能母線監控裝置具備接線靈活方便等優點，可以取代傳統的集中式列頭柜。
推薦配置

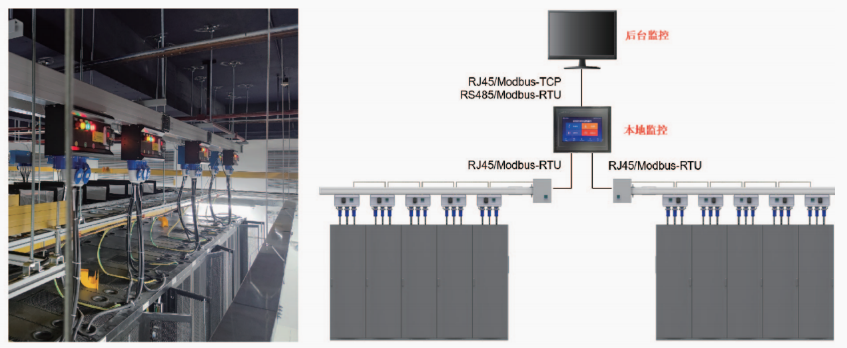

4、系統結構
5、本地觸摸屏系統功能
● 實時監測

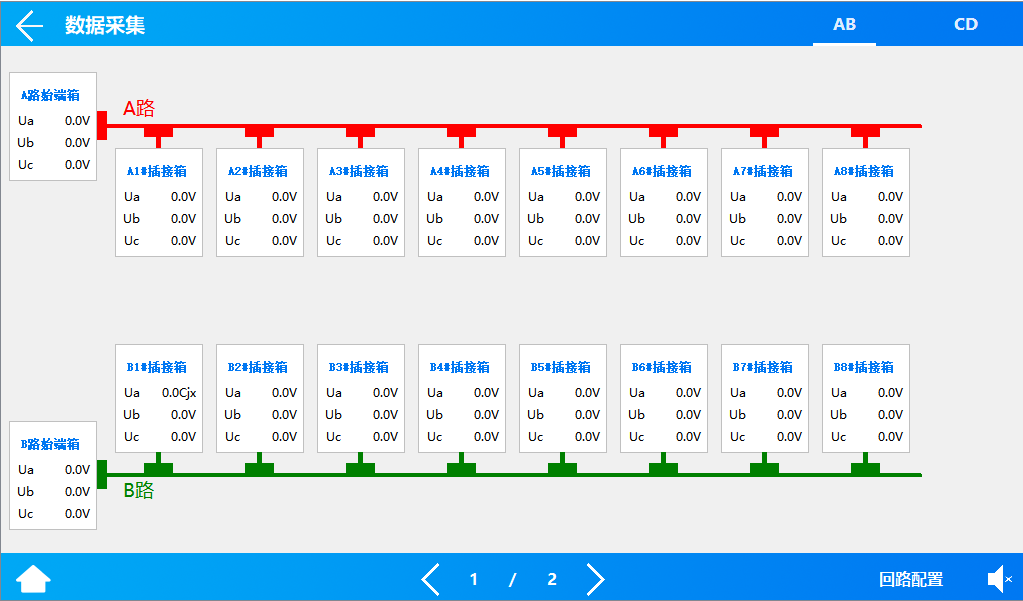

在主頁點擊數據采集按鈕后，進入系統圖界面：此界面顯示了每個箱子的電壓。
● 基本參數界面

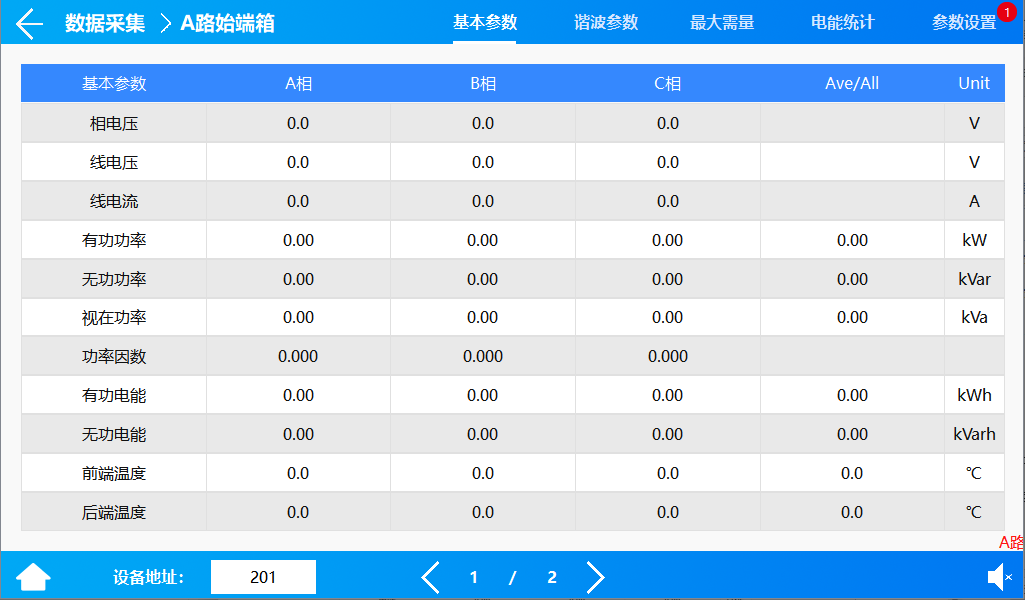

顯示電壓、電流、功率、電能等電參數數據，在設備地址旁邊的輸入框輸入本箱子對應的儀表地址，即可實現對箱子中儀表數據的采集。
● 諧波數據

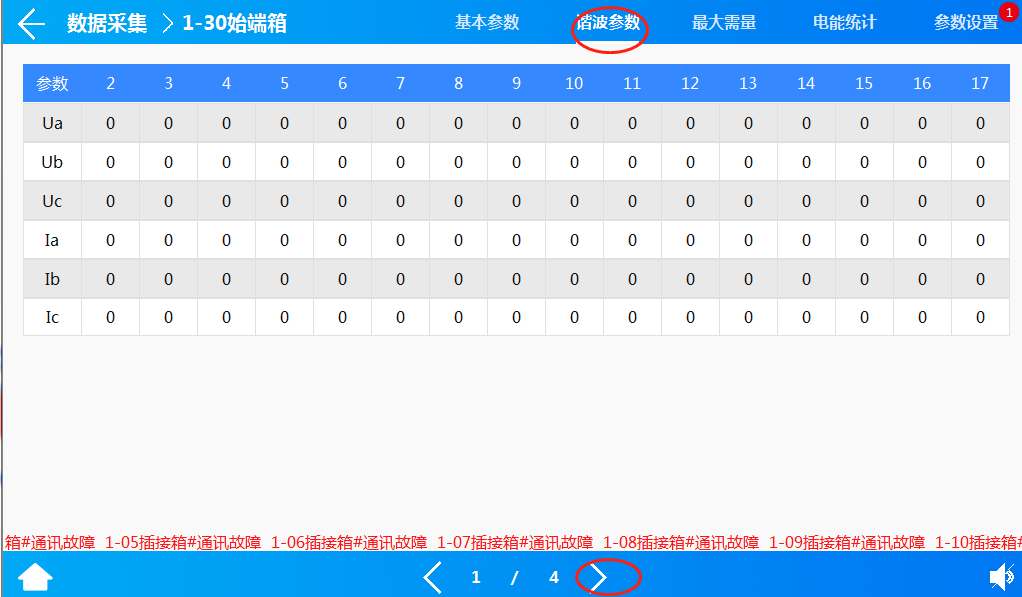

通過點擊“箭頭”來左右切換2-63次諧波數據；
● 最大需量

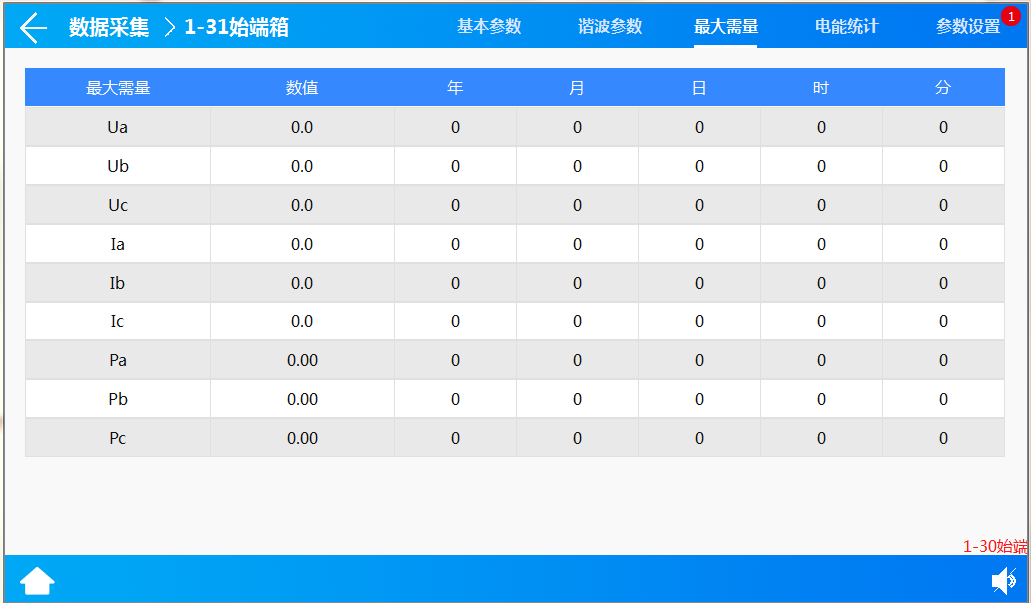

顯示電壓、電流、功率的最大需量的數值及發生時間；
● 電能查詢

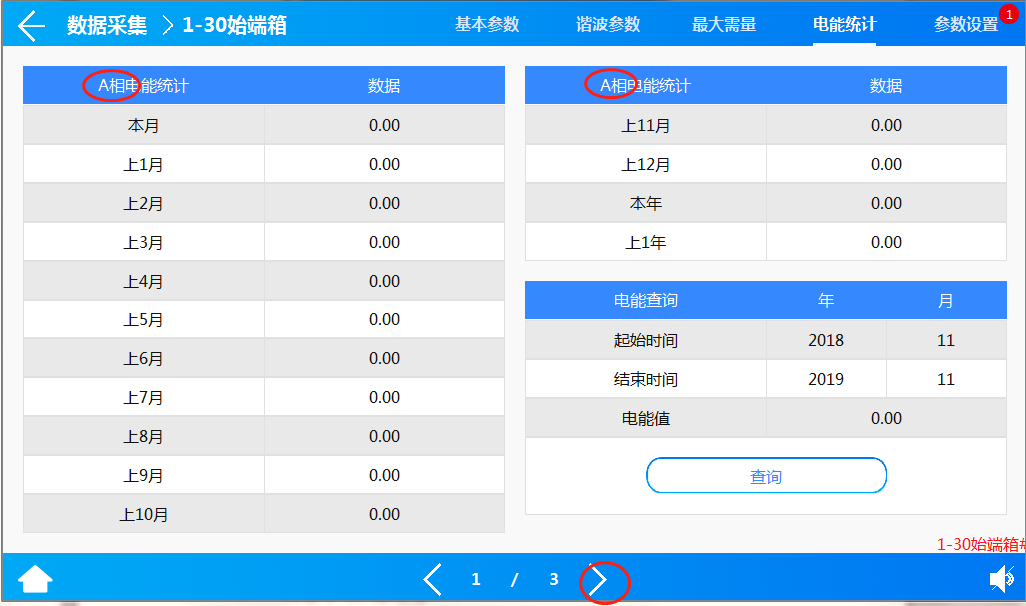

電能情況可以查詢上12月份的每個月用電量、上一年總用電量、本年已用電量、根據選擇不同時間查詢電能值。
