學校智能照明控制系統解決方案
1、概述
學校人流比較密集，辦公室較多，照明用電在學校電能消耗中約占到40%左右。所以合理使用照明控制系統，在提升教師和學生的體驗情況下大程度使用自然光照明，通過感應控制做到人來燈亮，人走燈滅或保持地強度照明，盡量解決照明用電。
安科瑞智能照明控制解決方案ALIBUS（Acrel Lighting intelligent Bus）基于成熟的RS485通訊控制技術，同時創新地引入了載波偵聽和沖突碰撞檢測機制，多機間實現了實時雙向通訊，線材使用普通的屏蔽網線，一次性解決通訊與供電問題。
需安裝在配電箱內的模塊主要有開關驅動器、調光驅動器、IP網關等，這些模塊使用35mm標準導軌安裝；需安裝在控制現場的模塊主要有傳感器和智能面板，其中傳感器作為自動控制感應模塊，嵌入式安裝在房間、走廊頂部，用于檢測相關區域是否有人員活動。有人經過時可以設定自動控制亮燈，人離開后在設定的時間內熄燈。智能面板等手動控制設備，可嵌墻安裝在機房入口處，這樣可實現自動控制、現場控制和值班室遠程控制相結合。
系統支持單控、區域控制、自動控制、感應控制、定時控制、場景控制、調光控制等多種控制方式，支持延時控制，避免同時亮燈負荷對配電系統造成沖擊。模塊不依賴系統，可獨立工作，每個模塊均自帶時間模塊，可根據經緯度自動識別日出日落時間實現自動控制功能。
2、參考標準
GB/T 20965-2013 《控制網絡HBES技術規范 住宅和樓宇控制系統》

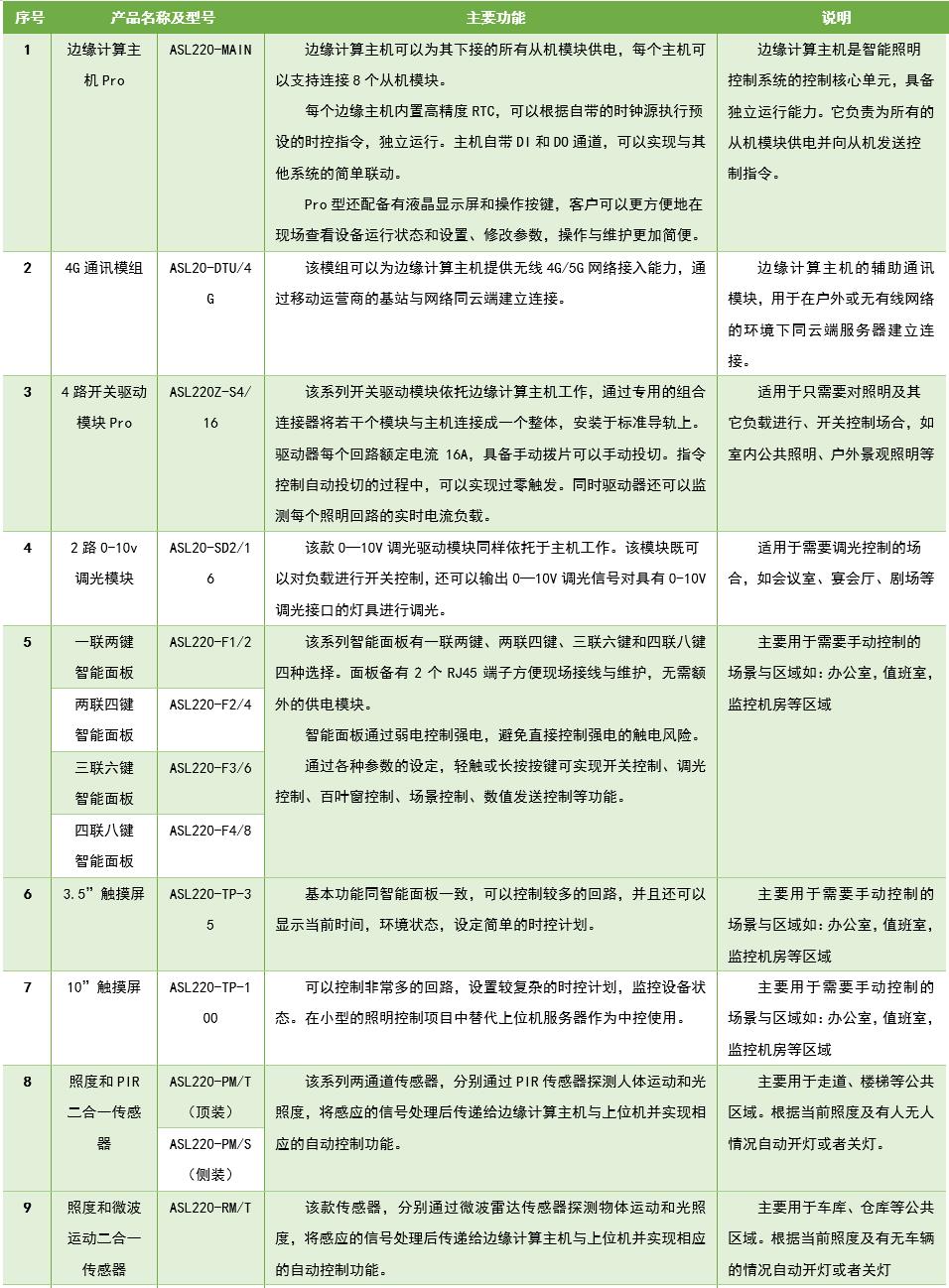

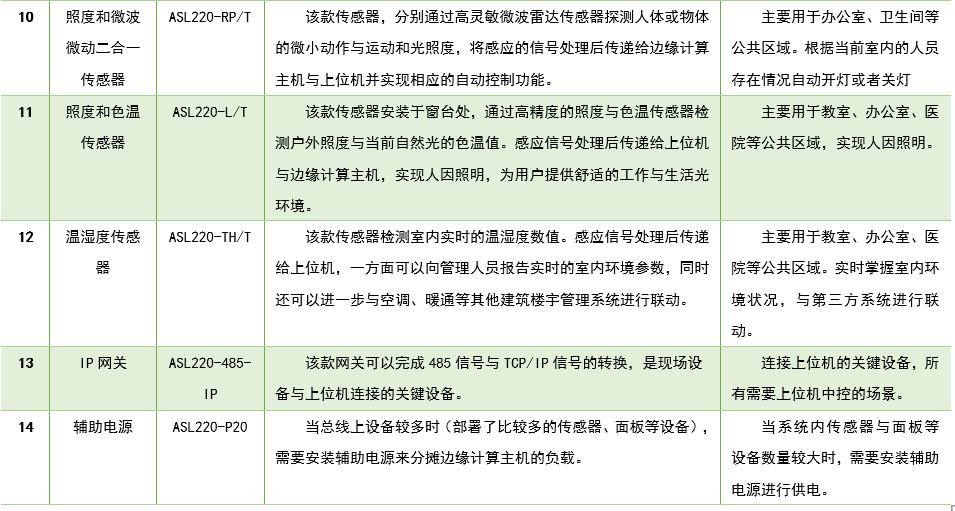

3、配置方案
4、系統結構
5、系統功能
● 區域控制

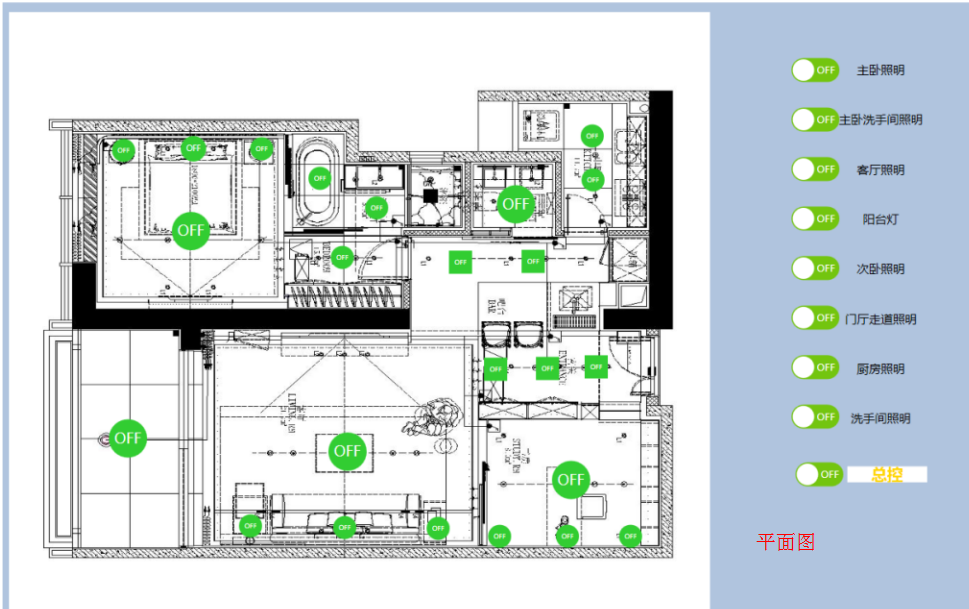

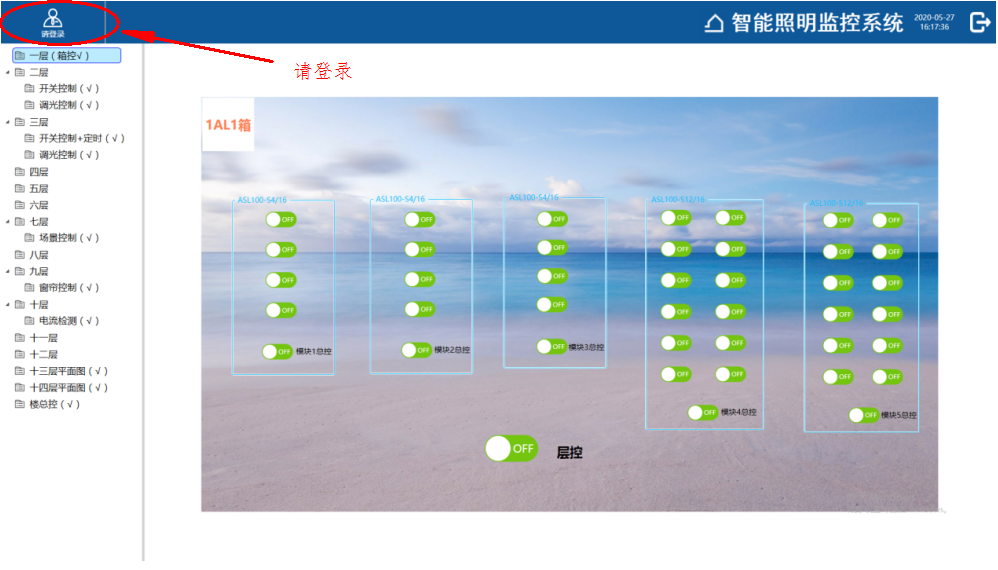

可以通過電腦或者觸控終端控制一棟樓、某一層或某個區域所有照明燈具開關。可以對單個照明回路實現開關控制，還可對每個模塊、箱子、樓層、自定義分區實現總控。現場受控回路的開關狀態會實時反饋。
● 調光控制

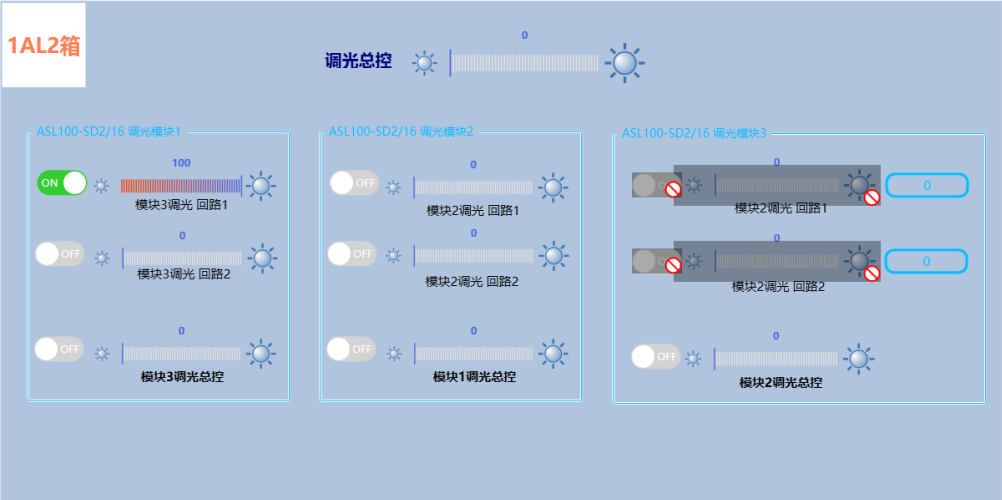

拖動調光控件，照明設備從0%到100%進行調光,點擊左右兩邊的符號，可進行步進調光，一個步進增加/減少20%；通過圖標的亮滅狀態反饋現場開關的狀態。
點擊模塊調光單控可以對一個模塊的照明回路實現調光控制；
點擊調光總控,可以對多個照明回路實現調光控制。
● 定時控制
智能照明控制系統通過時鐘管理器，實現有關區域照明的定時和自動管理功能，實現走廊、公共通道、景觀照明、泛光照明、車庫照明定時控制。如百葉窗定時升降、集中供熱定時調節、節假日照明定時關閉、定時通知等。
● 場景控制

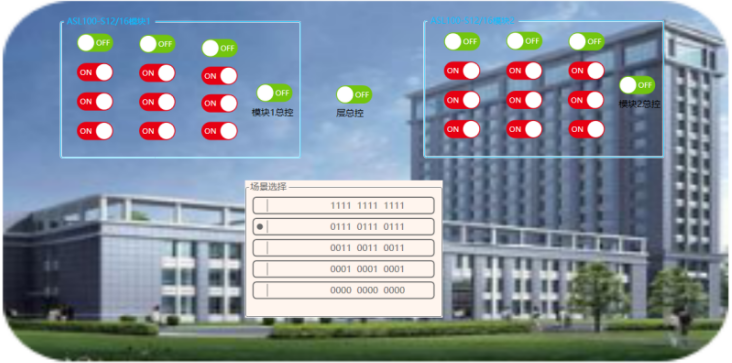

智能照明控制系統根據不同區域的功能需求，設定不同的場景模式，完成各種照明燈具的控制組合，達到美化工作環境、提高舒適度。
● 人體感應控制

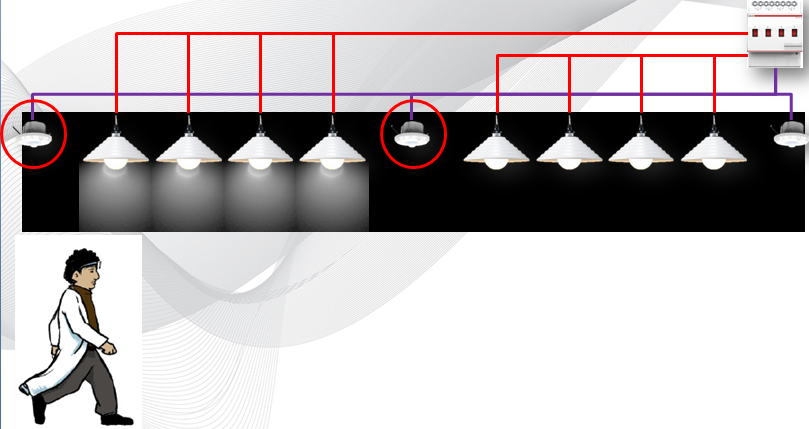

在通道、走廊、公共區域、樓梯間、會議室等場所布置人體感應傳感器，當人員進入?yún)^(qū)域時，自動打開照明；當人員離開后，延遲一段時間再關閉，根據需求設定。
● 窗簾控制

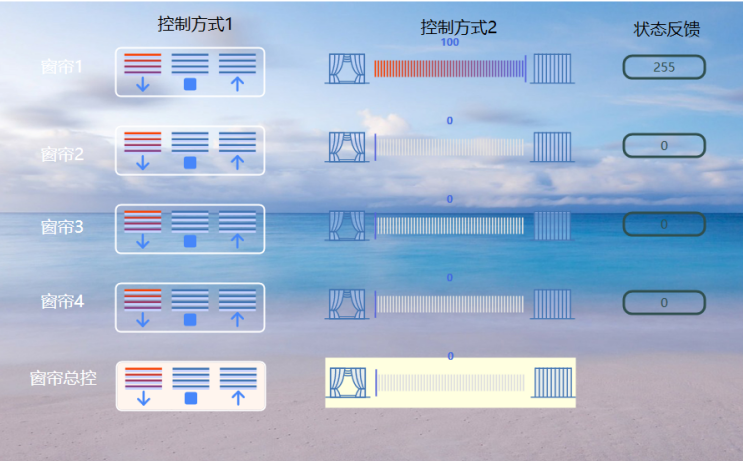

窗簾控制有兩種控件，一種是開關和步進調節功能；另一種是無極調節和步進調節功能。
點擊窗簾單控控件，可以開合百葉窗/窗簾或者調整百葉角度；
點擊窗簾總控圖標，可以對多路窗簾實現調光控制；
通過圖標的亮滅狀態，反饋現場窗簾的開合狀態，數值表示窗簾的相對動作的值。
● 電流檢測

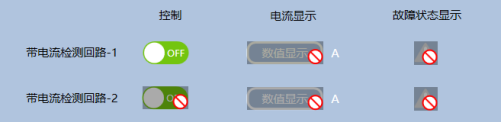

讀取帶電流檢測開關驅動器所有回路的電流、開關控制，并自動分析回路是否有故障狀態。電流值、故障狀態顯示、開關狀態會實時反饋在界面上。
